鋼梯護欄
鋼梯護欄及作業平台鋼欄杆是指固定式作業平台鋼梯欄杆及作業平台鋼質防護欄杆，是防止人員墜落的防護設施，作業平台鋼梯欄杆及作業平台鋼護欄由立柱、扶手和中間欄杆組成，下麵由河北麻豆回家视频区一区二絲網製品有限公司做個簡單介紹
鋼梯護欄基礎參數
- 鋼梯護欄用料：圓管，方管，角鋼，槽鋼，方鋼
- 鋼梯護欄材質：鐵，不鏽鋼，鋁合金
- 鋼梯護欄厚度：1-3mm 3-10mm
- 鋼梯護欄款式：TL1-TL24型號
鋼梯護欄應用
作業平台鋼梯欄杆適用於工業建築傾角小子等於45°的作業平台鋼斜梯。作業平台鋼護欄適用於工業建築的作業平台、架空通道、升降口及其他敞開邊緣防止人員墜落的場所
鋼梯護欄設計荷載
鋼梯護欄設計選用要點
本圖集的作業平台鋼梯欄杆分為用於銅板梯梁和槽鋼梯梁兩大類
距下方相鄰地坪1. 2m 以上的作業平台或工作麵所有敞開邊緣均應設置工業防護欄杆
作業平台鋼護欄高度要求按客戶要求和15J401圖集標準
高作業場所距基準麵高度 < 2m 時，欄杆高度應不低於900mm
高作業場所距基準麵高度2m < 20m 時，欄杆高度應不低於1050mm
高作業場所距基準麵高度 20m 時，欄杆高度應不低於1200mm
在作業平台或工作麵上可能使用工具、機器部件或物品的場合，應在所有敞開邊緣設置踢腳板或結構板做翻邊，踢腳板的高度不應小於 lOOmm ＂建議采用 100 x 3mm 的鋼板
在扶手和踢腳板之間，應設置中間欄杆，確保中間欄杆與上下構件間形成的空隙間距不大於500mm
本圖集提供了欄杆門的做法。欄杆門的高度和式樣都應與作業平台鋼護欄的高度和式樣相同
欄杆門是與欄杆配套選用的，在設計時可根據項目要求用文字注明，本圖集不做編號和代號
鋼梯護欄型號介紹
- 作業平台鋼梯欄杆：TL作業平台鋼梯欄杆代號，例如： TLl ，表示鋼梯欄杆的編號為 TLl 型
- 作業平台鋼護欄：LG作業平台鋼護欄代號例如： LG2a 一 1050 ，表示為工業防護欄杆型號為 LG2 的正裝式護欄，高度為 1050mm
鋼梯護欄安裝

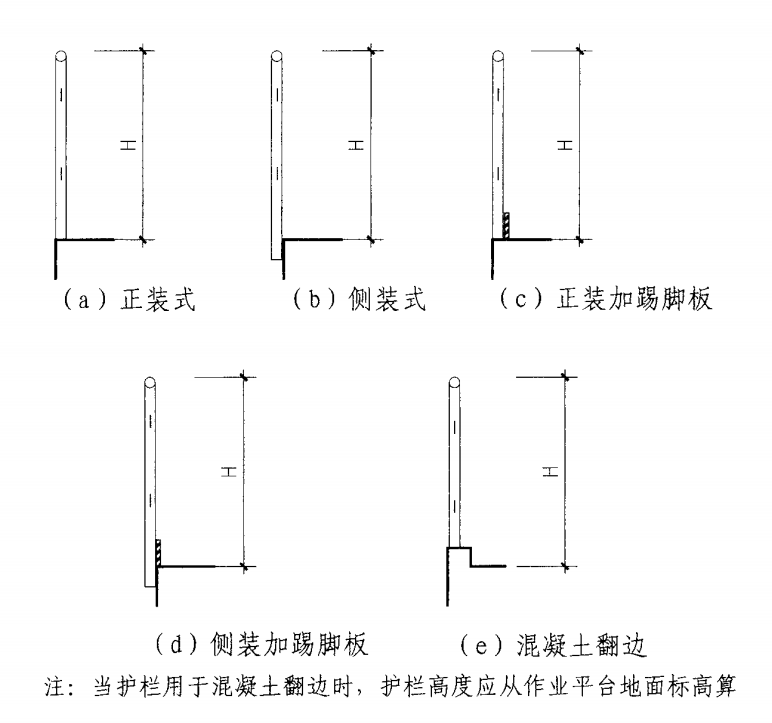

作業平台鋼護欄立柱下端與主體結構連接的安裝方式及代號，分為五種，如下圖所示：
作業平台鋼梯欄杆索引圖
作業平台鋼梯欄杆索引圖
鋼梯欄杆詳圖（用於鋼板梯梁）
鋼梯欄杆詳圖（用於鋼板梯梁）
鋼梯欄杆詳圖（用於鋼板梯梁）
鋼梯欄杆詳圖（用於鋼板梯梁）
鋼梯欄杆詳圖（用於槽鋼梯梁）
鋼梯欄杆詳圖（用於槽鋼梯梁）
鋼梯欄杆詳圖（用於槽鋼梯梁）
鋼梯欄杆詳圖（用於槽鋼梯梁）
作業平台鋼護欄索引圖
作業平台鋼護欄索引圖
LG1 型護欄 羊圖
LG2 型護欄詳圖
LG3 型護欄詳圖
LG4 型護欄詳圖
LG5 型護欄詳圖
LG6 型護欄詳圖
LG7 型護欄詳圖
LG8 型護欄詳圖
LG9 型護欄詳圖
LG10 型護欄詳圖
LG11 型護欄 羊圖
LG12 型護欄詳圖
LG13 型護欄詳圖
LG14 型護欄詳圖
LG15 型護欄詳圖
LG16 型護欄詳圖
護欄門立麵、剖麵圖
護欄門詳圖
護欄節點詳圖
