護籠鋼爬梯

護籠鋼爬梯

護籠鋼爬梯是在鋼直梯的基礎上加上護籠和女兒牆彎頭，表麵為熱鍍鋅，梯臂是用60*10的扁鋼絕非角鋼，現在好的客戶以為梯臂國標應該是角鋼那是不對，角鋼也是可以用來做梯臂，上屋麵鋼直梯是永久性安裝在建築物外牆上與水平麵成90 。角的垂直鋼梯。它的主要功能是供屋麵檢修使用。

護籠鋼爬梯基礎參數

• 護籠鋼爬梯外形尺寸：寬度都是600mm長度按客戶要求，如果太長要加裝平台，平台加裝也要看客戶需求
• 護籠鋼爬梯表麵處理：一般都是熱鍍鋅為國標做法，也可噴漆，冷鍍鋅，不鏽鋼選擇拋光

• 護籠鋼爬梯寬度：默認600mm也可定製

• 護籠鋼爬梯彎頭：有AC和AB

• 護籠鋼爬梯護籠：扁鋼護籠為6mm厚用料

• 護籠鋼爬梯材質：Q235B鐵和不鏽鋼201，304，還有鋁合金


護籠鋼爬梯

護籠鋼爬梯選擇

代號	內容名稱	適用範圍
WTl	單段梯無護籠鋼直梯	屋麵高度＜7m
WT2	單段梯有護籠鋼直梯	7m 《屋麵高度＜ lOm
WT3	多段梯有護籠鋼直梯	屋麵高度》 lOm
WT4	梯間平台上屋麵鋼直梯	從梯問平台到屋麵的高度為2.8-5.8米
WT5	天窗端壁上屋麵鋼直梯	天窗架高度為 2. 05 ~3. 85m

護籠鋼爬梯材料與製造安裝

• 上屋百鋼直梯由梯梁、踏棍、支撐、護籠及梯間平台、欄杆等構成
• 土墨西鋼直梯按建築物簷口構造分為三種安裝類型，即挑簷簷＼ (a 型）；高度小於等於 600mm 女兒牆（ 型）；高度600-1200mm女兒牆（ 型）
• 本圖集專為金屬夾芯板屋麵提供了上屋麵鋼直梯頂段的做法。其中包括用於縱向屋麵帶挑簷簷口的做法（見Dll 頁）和兩種用於山牆與金屬夾芯板屋麵交接處設置鋼直梯時上屋麵頂段的構造做法（見D14 D16 頁）。其他壓型金屬板屋麵可以結合工程實際參照安裝
• 鋼直梯采用力學性能不低於Q235-B ，並具有碳含量合格保證的鋼材。焊接應符合《鋼結構工程施工質量驗收規範》GB 50205 2001 規定的要求
• 鋼直梯的塗裝要求熱鍍鋅
• 上屋麵鋼直梯的支撐與主體結構的連接由項目設計解決

護籠鋼爬梯設計要點

• 上屋麵鋼直梯分為單段梯和多段梯兩種。當屋麵高度小Om 時，可采用單段梯；當屋麵高度大於等於 lOm 時，應采用多段梯。多段梯需設梯問平台，平台之間的垂直間距為恤，梯段水平交錯布置
• 本圖集為多段梯提供了兩種寬度的梯間平台做法，一種是1800mm寬，人從下邊梯段上來後穿過平台，稱之為下上式；另一種是 1200mm寬，下邊梯段位於平台的側麵，稱之為側上

  式。梯問平台的深度也有兩種做法，即 1500mm 1200mmo1500mm適用於簷口為挑簷；深度1200mm適用於屋簷為女兒牆。設計時可以酌情選用，在上屋麵鋼直梯代號中不體現。
• 單段梯的高度大於等於7m 時，應設置護籠。護籠底部距梯段下端基準麵的距離為 3000mmo
• 當下端基準麵為梯問平台時（即從樓層室內開門到室外挑台及設有吊車的車間，從吊車梁的山牆端開門到室外挑台的），可以選用梯間平台上屋麵鋼直梯
• 本圖集適用於從低屋麵上至高屋麵的屋麵檢修鋼直梯，即下端基準麵也可以是屋麵。天窗端壁上屋麵鋼直梯也屬於從低屋麵上至高屋麵的鋼直梯
• 鋼直梯淨寬為 600mm；踏棍垂直間距小子等於 300mm ；第一級踏棍距基準麵小於等於450mm
• 在一般條件下，踏棍采用直徑為 20mm 的因鋼，梯梁采用60mm lOmm扁鋼；潮濕或腐蝕條件下，踏棍采用直徑為 25mm的圓鋼，梯梁采用 60mm 12mm 的扁鋼
• 護籠為圓形結構，直徑為 800mmo 護籠頂部應高出屋麵1050mm ，並設置欄杆
• 上屋麵鋼直梯由上、中、下段組合構成，分段是為了方便施工和編製材料表，在選用編號中不體現

護籠鋼爬梯編號及選用方法

• 天窗端壁上屋麵鋼直梯：WT 5 - 3. 25 此例表示用於天窗架高度為 3. 25m 的天窗端壁上屋麵鋼直梯
• 上屋麵鋼直梯：WT 1a -6.6 WT上屋麵鋼直梯，1-單段梯無籠，2-單段梯無籠，3-多段梯有籠，4-梯間平台上屋麵，5-天窗端壁上屋麵，a-挑簷簷口，b-女兒牆≤600mm，c-女兒牆高>600-1200mm。此例表示用於屋麵高度為 6. 60m ，有挑簷屋麵的單段上屋麵鋼直梯

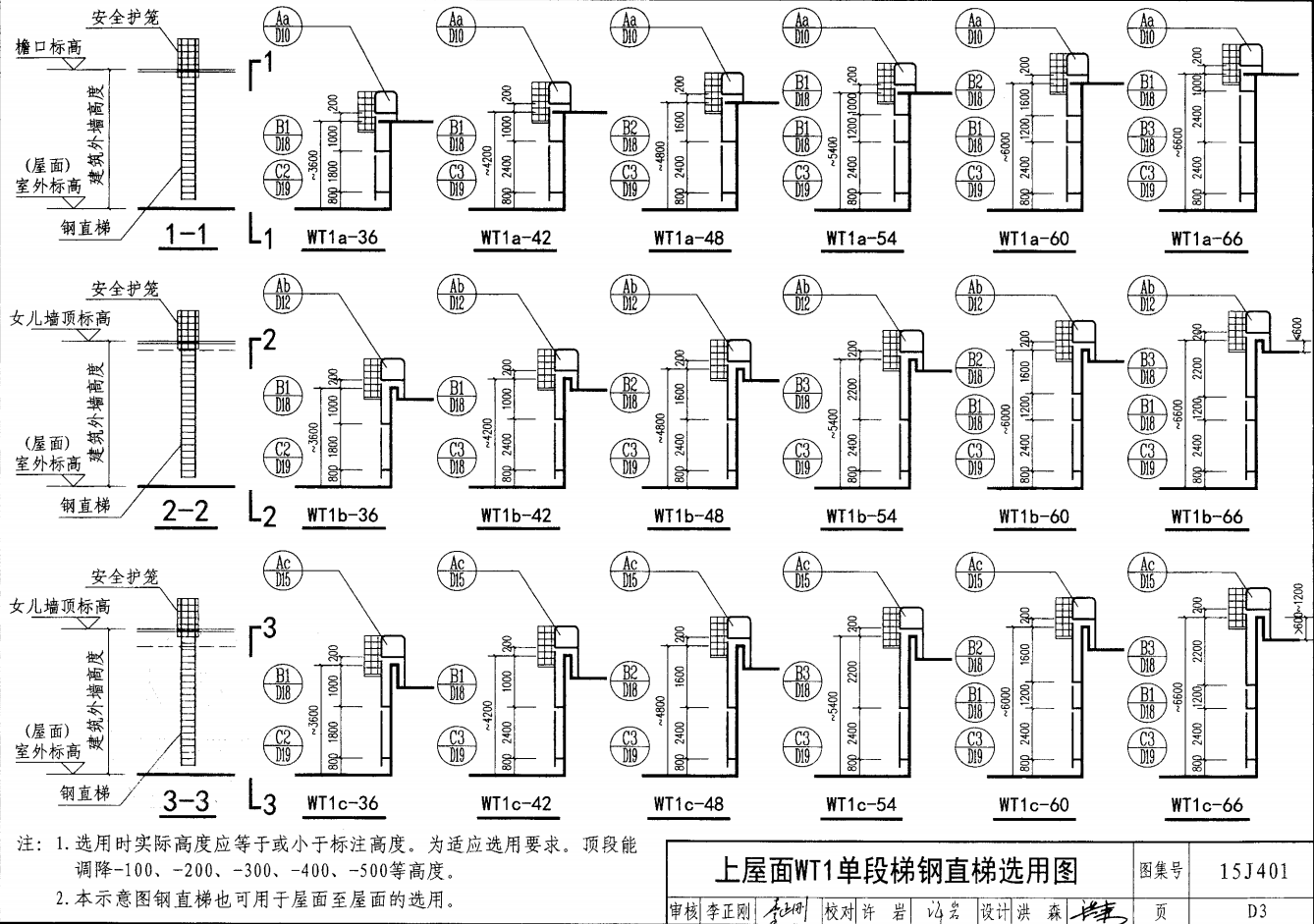

上屋麵WT1 單段梯鋼直梯選用圖

上屋麵WT2 單段梯鋼直梯選用圖

上屋麵WT3 多段梯下上式鋼直梯選用圖

上屋麵WT3 多段梯下上式鋼直梯選用圖

上屋麵WT3 多段梯下上式鋼直梯選用圖

WT4梯間平台上屋麵鋼直梯選用圖

WT5 天窗端壁上屋麵鋼直梯

上屋麵鋼直梯Aal員段詳圖（重型屋麵）

上屋麵鋼直梯Aal員段詳圖（輕型屋麵）

上屋麵鋼直梯Ab頂段詳圖（重型屋麵）

上屋麵鋼直梯Ab 頂段詳圖（輕型屋麵）

上屋麵鋼直梯Ab頂段詳圖（懸挑式）

上屋麵鋼直梯Acl頁段詳圖（重型屋麵）

上屋麵鋼直梯Ac 頂段詳圖（輕型屋麵）

上屋麵鋼直梯及護籠詳圖

上屋麵鋼直梯B1 B3 中段詳圖

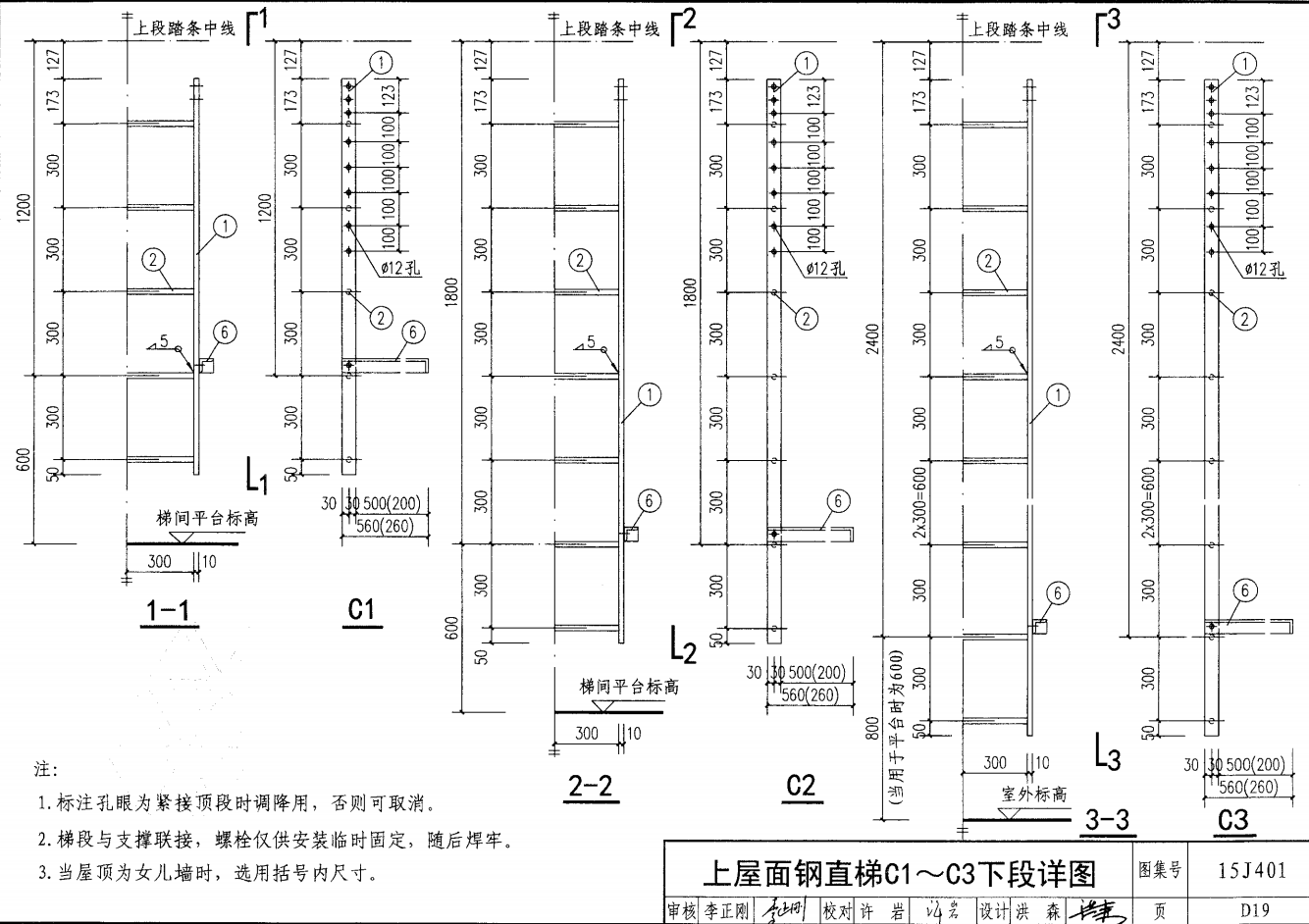

上屋麵鋼直梯C1 C3 下段詳圖

上屋麵鋼直梯梯間平台P1 P2 詳圖

上屋麵鋼直梯梯間平台P1 P2 抱柱鋼架結構

上屋麵陽 多段梯側上式梯間平台示意圖

上屋麵鋼直梯下上式及側上式梯間平台

上屋麵鋼直梯材料表
